Анализатор кабеля

Анализатор кабеля

Тестер для проверки исправности кабельных сетей STP/UTP витой пары, коаксиального кабеля и телефонной линии. Для подключения коаксиального кабеля и телефонной линии необходимо дополнительно использовать переходники RJ45-BNC и RJ45-RJ11. Переходники в комплект поставки тестера не входят и приобретаются отдельно.

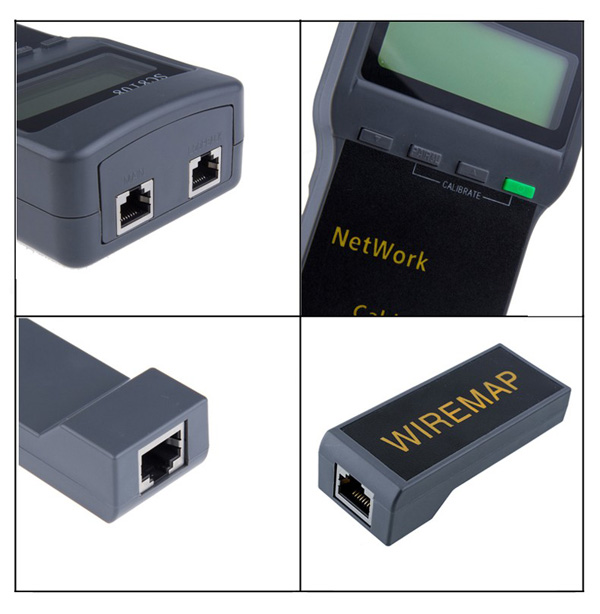

Тестер состоит из основного активного блока и удаленного пассивного блока. На активном блоке есть основное "MAIN" (M) и петлевое (возвратное) "LOOPBACK" (L) гнезда для подключения проверяемого кабеля с разъемом RJ-45. На пассивном блоке есть гнездо под RJ-45 для удаленного конца (R).
Показания измерений выводятся на большой легко читаемый жидкокристаллический дисплей 4х16 символов, размерами 61.6 x 25.2 мм.
На лицевой поверхности тестера имеется 4 кнопки управления: питание, вверх по меню, подтверждение/возврат, вниз по меню.
Питание осуществляется от 4-х 1,5в батарей типоразмера АА. Для их замены нужно открыть крышку на задней стороне корпуса. В целях экономии потребления питания имеется функция автоматического выключения тестера при бездействии в течении 30 минут.

Возможности тестера SC8108:
- Определение ошибок в кабеле категорий 5E, 6, коаксиальном кабеле и телефонной линии
- Определение разрыва кабеля, короткого замыкания, разводки кабеля, обратного перекрестного подключения.
- Определение местонахождения ошибки подключения (10% длины кабеля от начала, средняя часть или 10% от конца).
- Определение длины кабеля и расстояния до обрыва.
- Динамическая калибровка длины кабеля и проведение измерений с точностью до 97 %.

Функции выбора главного меню:
WireMap – проверка и определение разводки монтажной схемы кабеля, по портам М, L, R и определение местонахождения ошибки.
Pair&Length; - пара и измерение длины, используется для проверки и определения длины кабеля, расстояние до обрыва, соединения и пересечения пар.
Соах/Tеl – измерение длины коаксиального кабеля и телефонной линии, используется для проверки и указания разомкнутой цепи, короткого замыкания.
Setup - калибровка и начальная настройка тестера.

Характеристики:
модель: SC8108;
разъем подключения: RJ-45;
длина измеряемой витой пары: до 350 м;
единицы измерения длины: метры, футы;
точность калибровки: 3 % (+/-0.5 м) (калибрующий кабель > 5 M);
точность измерения: 5 % (+/-0.5 м) (АMP, AT&T; кабель категории 5);
дисплей: 61.6 x 25.2 мм;
питание: 1,5в батареи - 4 ШТ. ;
размеры: 180 х 80 х 40 мм.

Комплект поставки:
- тестер SC8108;
- блок Wiremap;
