Векторный анализатор цепей NanoVNA

Векторный анализатор цепей NanoVNA

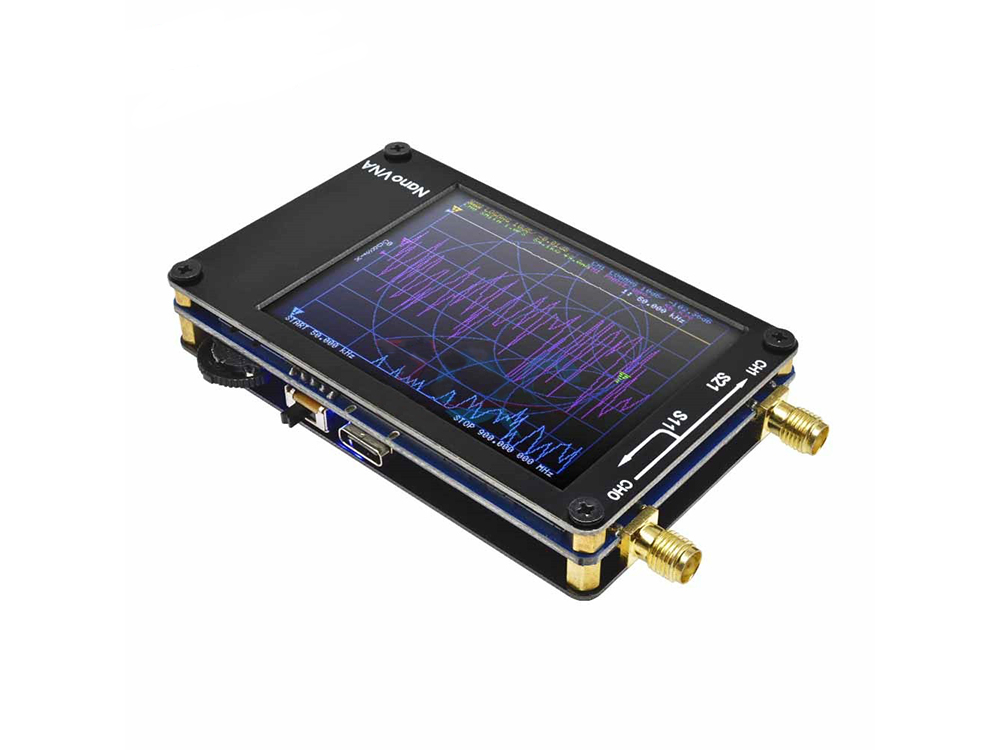

Векторный анализатор цепей NanoVNA 50 кГц до 900 Мгц - это инновационное устройство, с помощью которого Вы сможете произвести измерение фильтра, антенны, волновода, АЧХ, КСВ, фазы, задержки, диаграммы Смита.

При этом устройство по цене равно обычному КСВ-метру. Устройство имеет 1 порт КСВ.

Анализатор имеет большой ЖК-дисплей 2,8 дюйма. Диапазон частот от 50 кГц до 900 Мгц.

Также есть функция сохранения настроек.

Питание через порт Type-C от ПК. В комплекте идет кабель USB на Type-С. Также предусмотрено место для установки аккумулятора.

Размер анализатора 10 см х 6 см х 1,5 см.

Динамический диапазон:

1. 70 дБ в диапазоне от 50 кГц до 300 МГц
2. 50 дБ в диапазоне от 300 МГц до 600 МГц
3. 40 дБ в диапазоне от 600 МГц до 900 МГц

Характеристика:

• Материал: Пластик, металл
• Размер: 10 см х 6 см х 1,5 см
• Уровень на ВЧ выходе: 13 дБм
• КСВ портов: 1
• Количество точек сканирования: 101
• ЖК-дисплей: 2,8 дюйма
• Отображение треков: 4
• Отображение маркеров: 4
• Питание через порт Type-C от ПК.

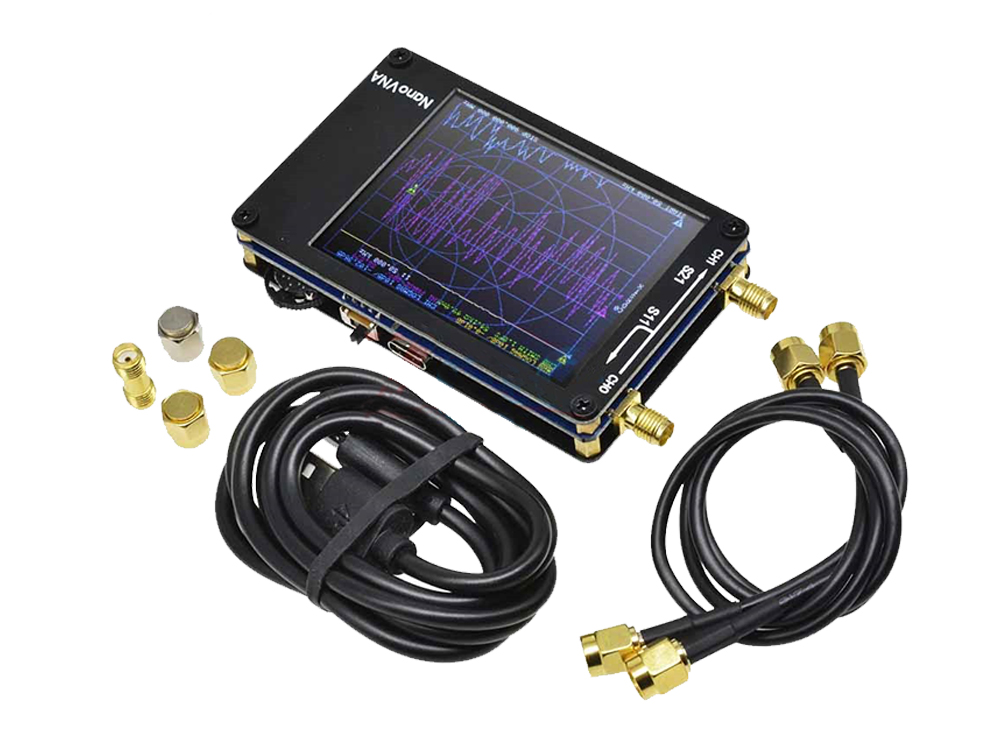

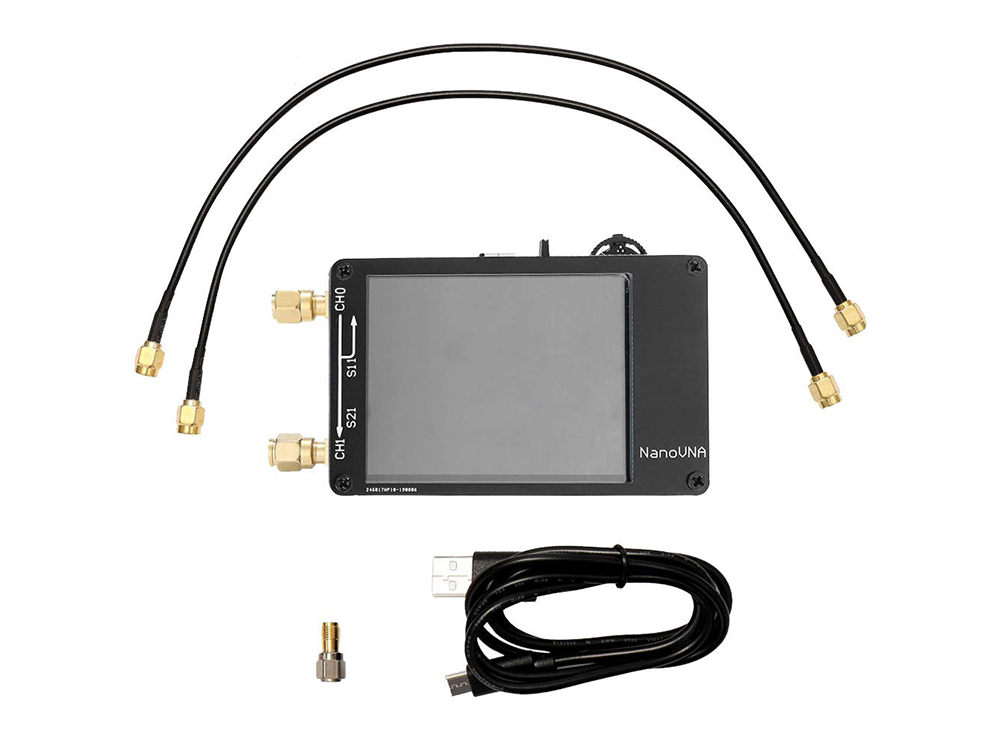

Комплект поставки:

• Векторный анализатор цепей NanoVNA 50кГц до 900Мгц
• Кабель USB на Type-С
• SMA-кабеля папа-папа -2шт
• Калибровочных-заглушки -3 шт
