Осциллограф карманный DSO213

Осциллограф карманный DSO213

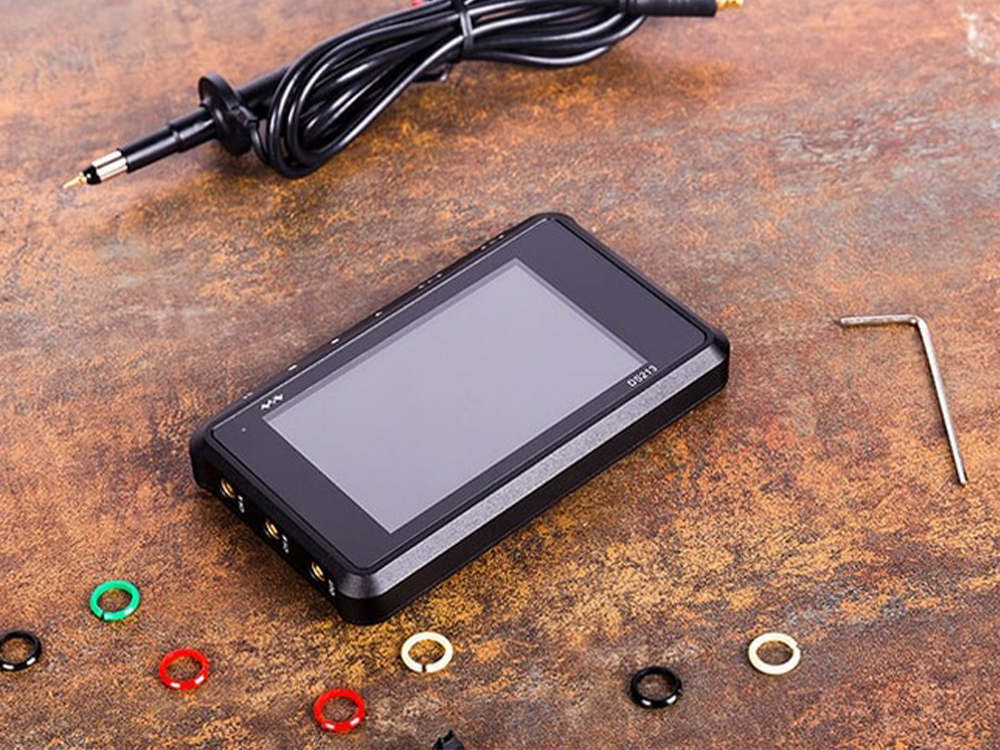

Мини осциллограф 4-х канальный DSO213 цифровой - это осциллограф, который имеет 4 канала и 5-ти трековую волновую линию.

Изготовлен прибор на базе процессора ARM Cortex M3.

Такой прибор необходим при исследовании проектируемых схем, проведении анализа разных сигналов, для контролирования работы электроблоков.

Устройство имеет большой TFT-экран, с разрешением 240 x 400.

Прибор автоматически измеряет максимальное минимальное напряжение, частоту, период, амплитуду и т.д.

Материал корпуса изготовлен из металла.

Осцилллограф имеет 2 цифровых (CH_A и CH_B) и 2 аналоговых канала CH_C и CH_D

Осциллограф иммет USB-накопитель на 8 Мб, благодаря чему Вы сможете хранить параметры настроек и обновления прошивки.

Устройство имеет небольшой размер 9,95 см х 5,85 см х 1,35 см и легок в переноске.

Питание от литий ионного аккумулятора 1000 мАч 3,7 В. Подключение к ПК, через с USB порт. USB– mini USB кабель идет в комплекте.

Характеристика:

• Материал корпуса: Металл
• Процессор: ARM Cortex M3
• ЦАП: HWD9288-100
• Частота дискретизации: до 100 Мвыб/с
• Питание: от литий ионного аккумулятора 1000 мАч 3,7 В.
• Размер: 9,95 см х 5,85 см х 1,35 см
• Аналоговая полоса пропускания: 15 МГц
• Цифровые канала: CH_A и CH_B
•  Аналоговые каналы: CH_C и CH_D
• Разрядность по вертикали: 8 бит
• Буфер памяти: 4 канала
• Тип связи: DC; AC
• Триггер запуска: по каналам; по фронту; по спаду; по уровню; Logic Trigger
• Память: 8 Мб
• Сохранение фото в формате BMP; BUF; CSV
• Дисплей: TFT
• Разрешение: 240 x 400 точек
• В комплекте 2 измерительных щупа с делителями напряжения и USB-кабель

Комплект поставки:

• Мини осциллограф 4-х канальный DSO213 цифровой
• Измерительные щупы-2 шт
• USB-кабель
• Руководство пользователя
• Упаковка
