Датчик расхода воды YF-S201 G1/2

Датчик расхода воды YF-S201 G1/2

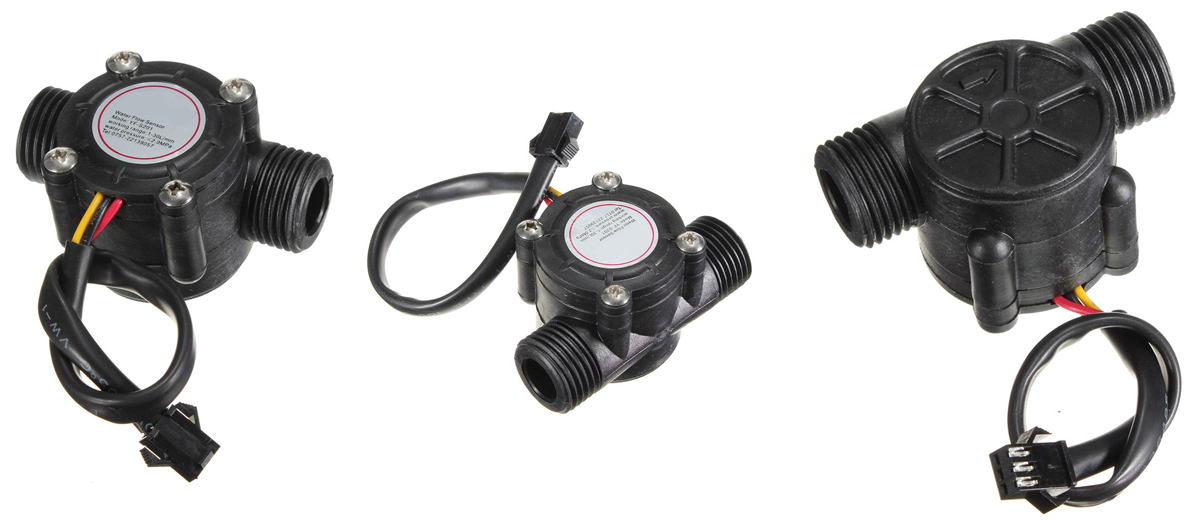

Датчик расхода воды G 1/2 счетчик протока YF-S201 (1-30 л/мин) используется для измерения расхода проходящей через него жидкости в несложных проектах на микроконтроллерах. Например, охлаждение солнечных батарей, водное охлаждение компьютера, система орошения садового участка и т.п.
Для использования датчика нужно собрать на его основе макета – установить датчик на трубопровод, подключить питание, подключить микроконтроллер, откалибровать показатели и начинать работу.
Датчик требует тщательной калибровки если требуется точность измерения больше, чем 10%. Чувствительным элементом датчика является крыльчатка. При прохождении потока воды через датчик крыльчатка крутится и тем самым создает в схеме некий ток, напряжение, магнитное поле, которые передаются на вторичный преобразователь, который в свою очередь создает импульсы ШИМ (широтно-импульсная модуляция). Датчик должен подключатся только по правильному направлению потока жидкости, направление потока указано на корпусе датчика стрелкой. Подходит для трубопроводов и шлангов с диаметром условного прохода воды Ду (Dn) 1/2 дюйма (датчик имеет две наружные резьбы диаметром 19,9 мм).
G 1/2 датчик расхода воды, расходомер имеет один 3-х контактный коннектор типа «мама». Красный провод VCC – напряжение питания. Черный провод GND – общий контакт. Желтый провод PWM – выходной сигнал датчика (широтно-импульсная модуляция).
Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания датчика 5 – 18В.

Характеристики:

Модель: YF-S201;
Тип датчика: эффект Холла;
Рабочее напряжение: 5 – 18 В постоянного тока;
Максимальный ток потребления: 15 мА при напряжении 5 В;
Выходной сигнал: 5V TTL;
Рабочая скорость потока: 1 – 30 л/мин;
Рабочий диапазон температур: от -25 до 80℃;
Рабочая влажность: 35% – 80%;
Точность: ± 10% (может меняться, требует калибровки);
Максимальное давление: 1,75 МПа;
Длина кабеля: 15 см;
Внешний диаметр резьбы: 19,9 мм (Ду труб 1/2 дюйма);
Размер: 62 х 36 х 35 мм;
Вес: 51 г;
Цвет: черный или белый.

Комплект поставки:

1 х Датчик расхода воды G 1/2 счетчик протока YF-S201 (1-30 л/мин),
