Контроллер Заряда MPPT солнечный ветровой 12 24 В Синий

Контроллер Заряда MPPT солнечный ветровой 12 24 В Синий

Контроллер заряда гибридный ветро-солнечный Wind/Solar MPPT 12/24 В, до 600 Вт - предназначен для автономных ветро-солнечных систем с аккумуляторным напряжением 12 или 24В. Подходит для небольших автономных электростанций, систем освещения, видеонаблюдения, телекоммуникационного оборудования, дач, хозяйственных построек и других объектов без постоянного сетевого электроснабжения. Устройство позволяет одновременно подключить трёхфазный ветрогенератор, солнечные панели, аккумуляторную батарею и низковольтную нагрузку.

Контроллер автоматически определяет напряжение аккумуляторной системы 12 или 24 В. Для ветрового входа используется функция MPPT-повышения, позволяющая эффективнее использовать энергию ветрогенератора при невысокой скорости вращения. Внешний балластный резистор отводит избыточную энергию и участвует в торможении ветрогенератора. ЖК-дисплей отображает напряжение аккумулятора, уровень заряда, ток и мощность солнечного и ветрового входов, а также состояние подключённой нагрузки. Предусмотрена защита от обратного подключения аккумулятора, обратного тока солнечных панелей, перегрузки, превышения напряжения и тока.

Ограничения по мощности:

1. При аккумуляторной системе 12В:

• мощность солнечных панелей - до 300Вт;
• мощность ветрогенератора - до 300Вт;
• суммарная мощность ветра и солнца - до 480Вт.

1. При аккумуляторной системе 24В:

• мощность солнечных панелей - до 600Вт;
• мощность ветрогенератора - до 600Вт;
• суммарная мощность ветра и солнца - до 960Вт.

Максимальная мощность каждого входа и общая мощность должны одновременно соответствовать следующим ограничениям:

• солнечный вход - не более 25А относительно номинального напряжения системы;
• ветровой вход - не более 25А;
• суммарный вход - не более 40А.

Важно: мощность 600Вт для солнечного и ветрового входа относится к системе 24В. Максимальные значения двух входов нельзя автоматически складывать без расчёта общей нагрузки на контроллер.

Характеристика:

• Напряжение аккумуляторной системы: 12/24В, автоматическое определение
• Мощность ветрогенератора: до 300Вт при 12В / до 600Вт при 24В
• Мощность солнечных панелей: до 300Вт при 12В / до 600Вт при 24В
• Максимальное напряжение ветрового входа: 80В
• Максимальное напряжение солнечных панелей Voc: 55В
• Номинальный ток выхода нагрузки: 10А
• Потребление без нагрузки: не более 0,05А
• Поддерживаемые аккумуляторы: свинцово-кислотные, гелевые, литий-ионные и LiFePO4
• Охлаждение: пассивное, через алюминиевый корпус
• Рабочая температура: от −25 до +80 °C
• Режим управления: MPPT для ветрогенератора, ШИМ для сброса нагрузки, ШИМ для перегрузки по току, функция ограничения тока
• Режим вывода (режим работы): Режим 1: Управление освещением включено. Управление освещением выключено (3 регулируемых режима)
• Дисплей: ЖК-дисплей, напряжение, процент заряда батареи, ток, режим работы нагрузки и др.
• Тип защиты: Защита от обратной зарядки солнечной батареи, защита от разрыва цепи аккумулятора, защита от обратного подключения аккумулятора, автоматическая защита от перегрузки по току и перенапряжения, защита от торможения, защита от перегрузки и др.
• Режим охлаждения: Алюминиевые профили для теплоотвода и самоохлаждения
• Рабочая температура и относительная влажность: -25 ℃ ~ +80 ℃ / 0 ~ 90%, без конденсации

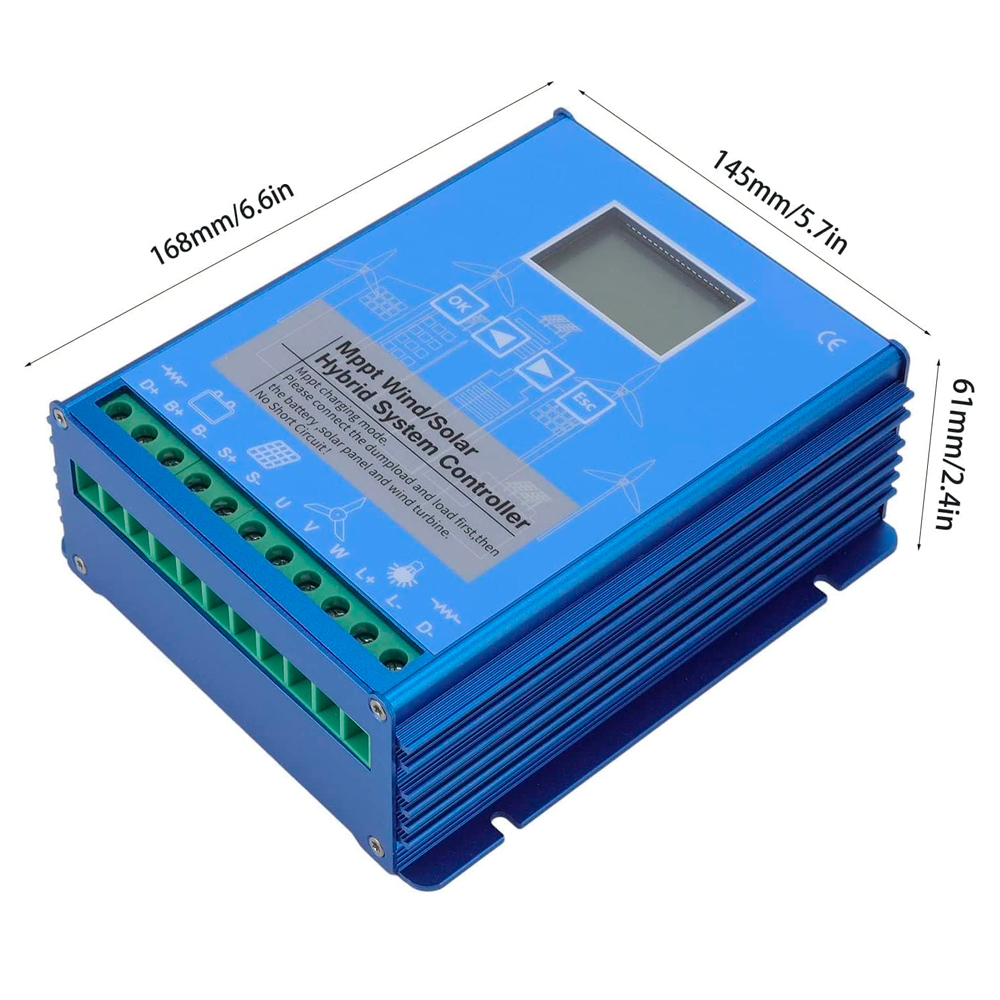

• Размеры: 167 × 145,5 × 61,8 мм
• Масса: около 2,05 кг

Комплект поставки:

• Контроллер заряда гибридный ветро-солнечный Wind/Solar MPPT 12/24 В, до 600 Вт - 1 шт.
• Балластный резистор - 1 шт.
• Провода подключения - 1 комплект
