Тижневе програмований реле часу TP8A16
Ми не єдині, хто продає товари в інтернеті, однак є кілька причин довіряти саме нам:
1. За Артикул: 2П1003-049-00
Тижневе програмований реле часу TP8A16 - використовується для автовключення і автоматичного вимкнення електричного або технічного обладнання через певний, заданий відрізок часу протягом тижня, а також для управління різними пристроями.
У даного пристрою один перекидний контакт і 10 програм включення і виключення. Час установки має точність до 1 хвилини.
Для зручності пристрій має зручний РК-дисплей. Мікроконтролер є кварцовим.
Елементи лицьовій панелі:
ON - індикатор включення / вимикання
- кнопка входу / навігації по меню програмування D + - кнопка завдання дня тижня H + - кнопка завдання годин M + - кнопка завдання хвилин 0 - кнопка настройки / відображення часу MANUAL - кнопка вкл. / Викл. встановленої програми / завдання поточного стану C / R - кнопка вкл / викл обраної програми RESET - кнопка скидання
Підключення:

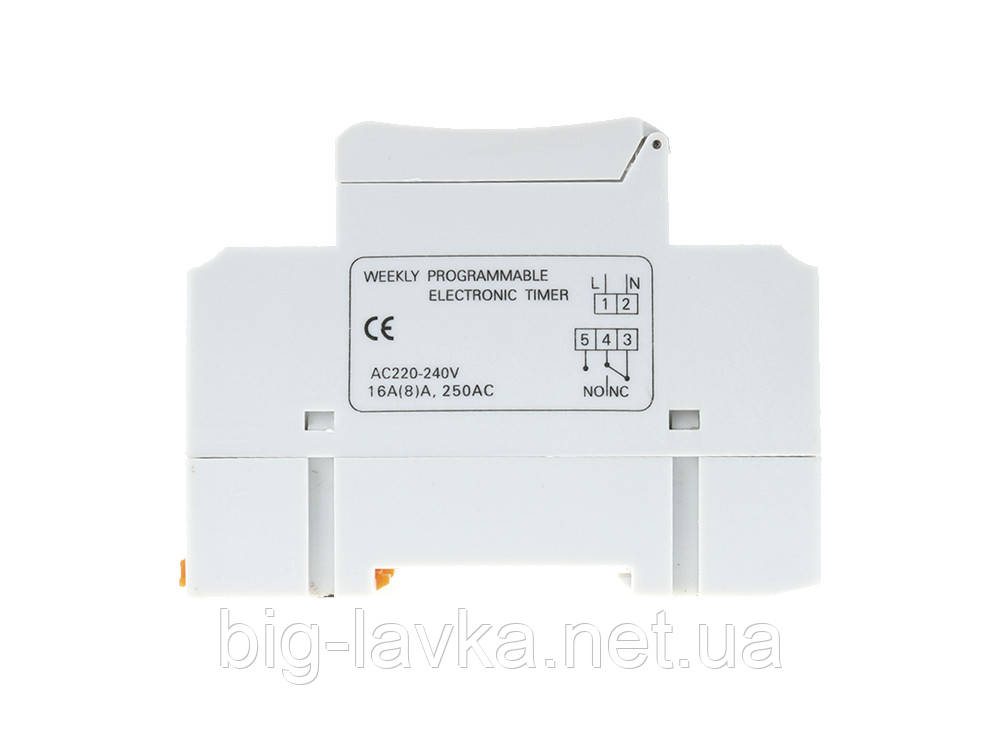

Напруга живлення подається на затискачі 1 і 2. Вихідний пристрій (перекидний контакт):
4 - про щі й контакт,
5 - нормально розімкнутий контакт ,
3 - нормально замкнутий контакт.
Порядок роботи:
1. Підключіть пристрій до джерела живлення. При першому включенні повинна зарядитися вбудована батарея. Це може зайняти кілька хвилин. Після зарядки батареї пристрій автоматично ввімкнеться. Натисніть кнопку RESET для повернення до заводських налаштувань. Протягом 5 секунд відбувається ініціалізація пристрою.
2. Для установки поточного часу і дня тижня утримуйте кнопку ©, після чого натисніть кнопки D + (день), H + (годинник), M + (хвилини) необхідну кількість разів. Позначення днів тижня: MO - понеділок, TU - вівторок, WE - середовище, TH - четвер, FR - п'ятниця, SA - субота, SU -Неділя.
3. Для перемикання між 12 і 24-годинний тимчасовими шкалами утримуйте кнопку © натиснутою протягом 5 секунд. За замовчуванням задана 24-годинна шкала. При перемиканні в 12-годинний режим на індикаторі з'явиться напис АМ (ранок) або РМ (вечір).
4. Запрограмуйте пристрій відповідно до таблиці.
крок |
натискається |
виконувана функція |
індикація |
1 |
© |
Завдання першої програми включення |
1, ON |
2 |
D + |
Завдання дня * |
День тижня (MO-SU) |
3 |
H + |
завдання години |
Час (0-24, AM, PM) |
4 |
M + |
завдання хвилини |
Хвилина (0-59) |
5 |
© |
Завдання першої програми виключення |
1, OFF |
6 |
Повтор кроків 2-4 |
Завдання дня, години, хвилини, каналу |
День тижня, година, хвилина, канал |
7 |
Повтор кроків 1-6 |
Завдання 2-10 програм включення / вимикання |
Див. Кроки 1-6 |
9 |
C / R |
Вкл / викл обраної програми |
Параметри прогр. (Вкл) або -: - - (викл) |
8 |
© |
Вихід з режиму програмування зі збереженням змін |
Поточний час, стан і т.п. |
8 |
КЕРІВНИЦТВО |
Завдання поточного стану (вкл / викл) і авторежима |
ON, OFF, AUTO |
Характеристики:
- Діапазон комутованих напруг: від 180 до 264 В
- Кількість каналів: 1
- Кількість програм: 10
- Мінімальний інтервал часу роботи програми: 1 хвилина
- Похибка часу: ± 2 секунди в день (при 25 ° С ± 1 ° С)
- Харчування: 220 В
- Потужність: <4 Вт
- Скидання: Ручний
- Габаритні розміри: 3,6 см х 8,65 см х6,55 см
- Вага: 120 грам
Комплект поставки:
Тижневе програмований реле часу TP8A16
Основні | |
---|---|
Виробник | Digital |
Країна виробник | Китай |
Час повторної готовності, не більше | 40 сек |
Комутаційна зносостійкість | 20000000 циклів |
Максимальна температура зберігання | 50 град. |
Маса | 150 г |
Матеріал корпусу | Пластик |
Механічна зносостійкість | 50000000 циклів |
Мінімальна температура зберігання | -20 град. |
Термін служби | 15 років |
Ступінь захисту IP | 65 |
Тип монтажу | На DIN рейку |
Точність ходу в добу | 2 сек |
Технічні характеристики | |
Кількість замикаючих контактів | 1 шт. |
Кількість каналів | 1 |
Кількість розмикальних контактів | 1 шт. |
Користувацькі характеристики | |
Кількість алгоритмів роботи | 16 |
