Генератора XR2206 (набір для самостійної збірки)
Артикул: 2П1003-414-00
Генератора XR2206 (набір для самостійної збірки) - Це першокласний набір для самостійної збірки генератора широкого спектру застосування здатний виробляти синус, прямокутний, трикутний сигнали з високим ступенем стабільності і точності. Також вихідний сигнал може бути модульованим.
Діапазон частот розділений на чотири діапазони, які перемикаються дискретно:
- 1 Гц-100 Гц,
- 100Gts 20kGts
- 20 кГц-1 МГц,
- 150KHz-2 МГц.
Після вибору діапазону проводиться настройка частоти змінними резисторами P2 (грубо) і P3 (точно)

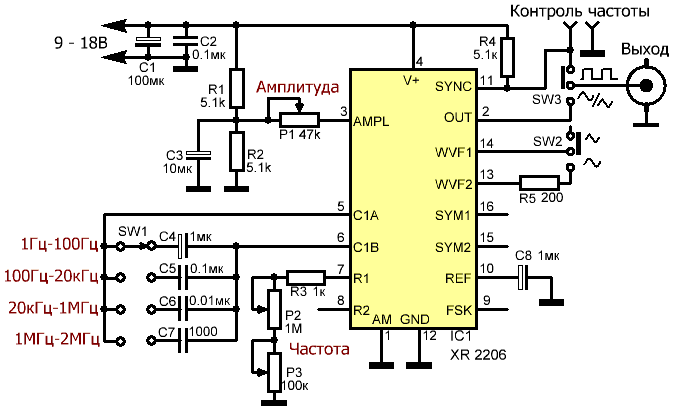

Регулятори і перемикачі генератора:
P2 - грубе налаштування частоти
P3 - точна настройка частоти
P1 - Амплітуда сигналу (0 - 3В при харчуванні 9В)
SW1 - перемикач діапазонів
SW2 - синусоїдальний / трикутний сигнал
SW3 - синусоїдальний (трикутний) / меандр
Для контролю частоти генератора сигнал можна зняти безпосередньо з виведення 11.
Параметри:
синусоїдальний сигнал:
Амплітуда: 0 - 3В при харчуванні 9В
Спотворення: менше 1% (1 кГц)
Нерівномірність: +0 , 05 дБ 1 Гц - 100 кг
Прямокутний сигнал:
Амплітуда: 8В (без навантаження) при харчуванні 9В
Час наростання: менше 50 нс (при 1 кГц)
Час спаду: менш 30ns (на 1 кГц)
Рассімметрія: менше 5% (1 кГц)
Трикутний сигнал:
амплітуда: 0 - 3В при харчуванні 9В
Нелінійність: менше 1% (до 100 кГц)

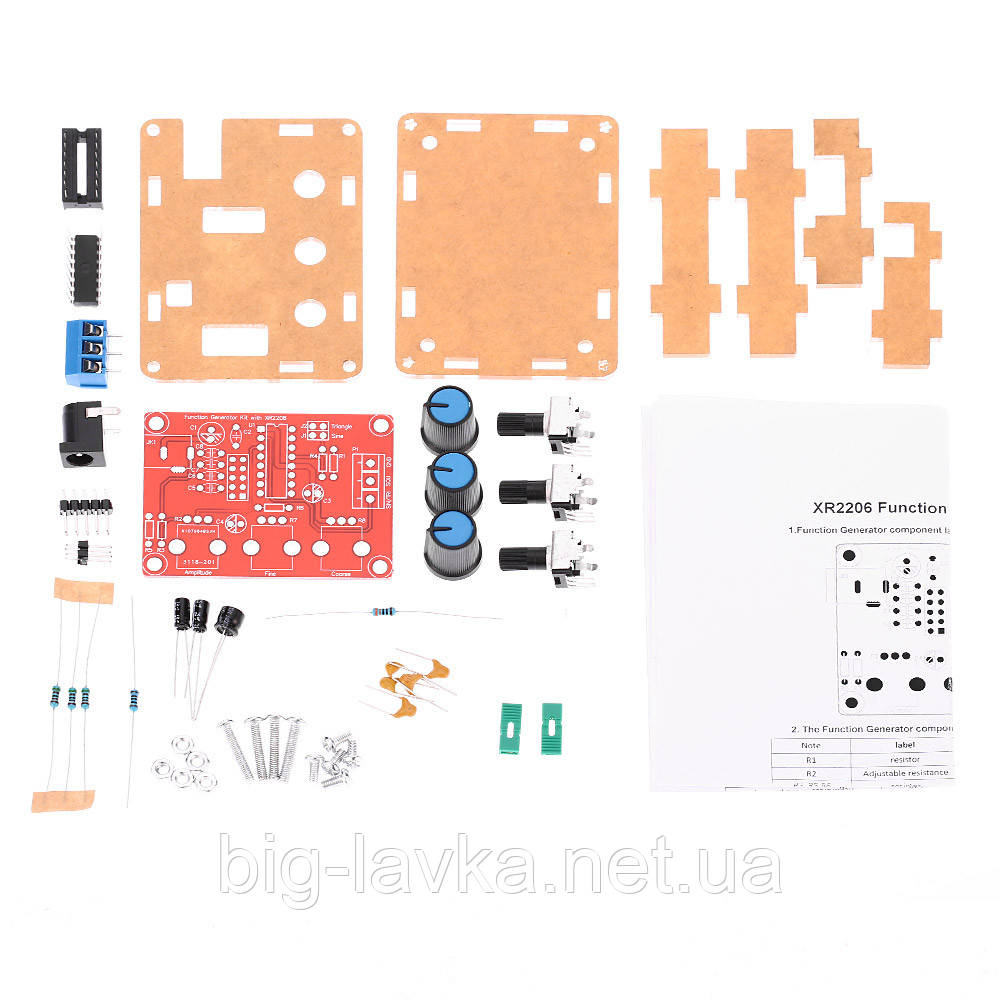

Комплект поставки:

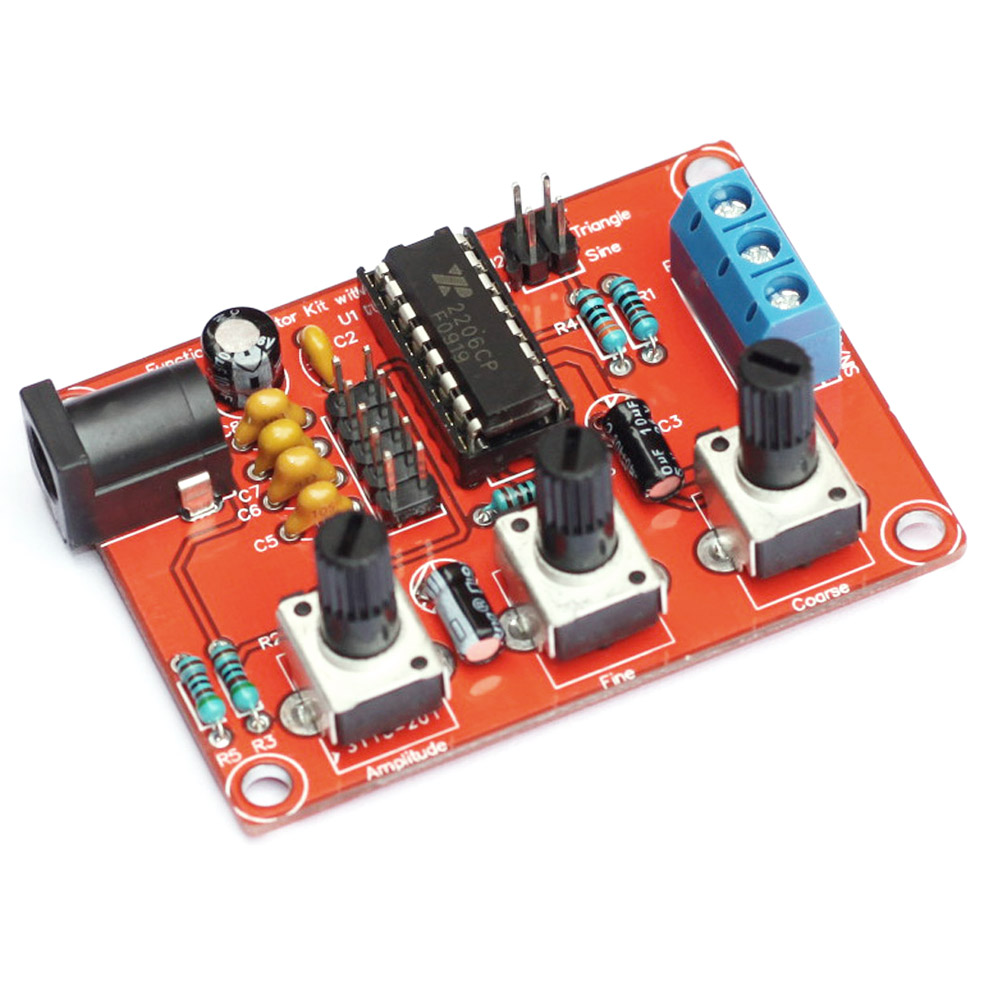

- Друкована плата генератора XR2206 - 1шт.
- Мікросхема XR2206 - 1шт.
- Роз'єм живлення DC Jack - 1шт.
- Гвинти - 4 шт.
- Резистори - 5шт.
- Конденсатори - 2шт.
- Джампера - 2шт.

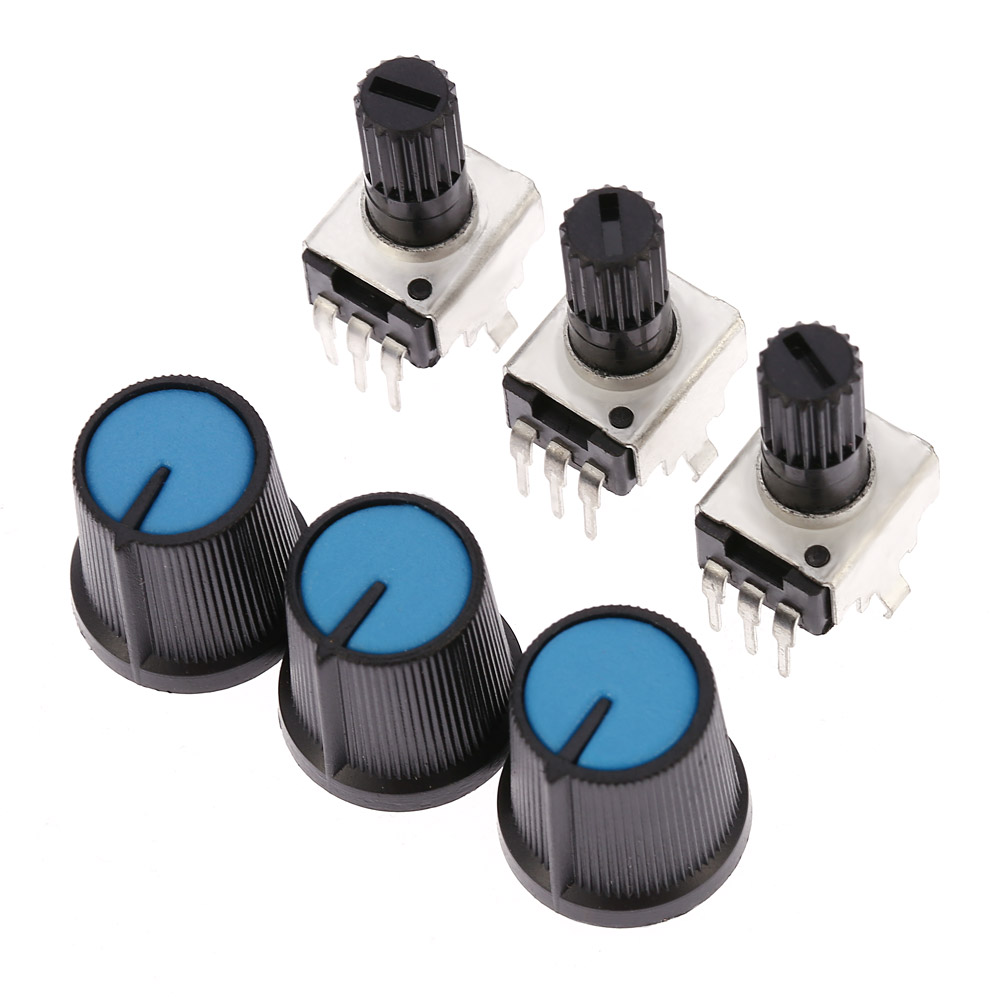

- Змінні резистори - 3шт.
- Конденсатори - 3шт.
- Ручки - 3шт.
- Бокс 1 шт.
- Керівництво користувача (Англійська) - 1шт.
Основні | |
---|---|
Виробник | Digital |
Країна виробник | Китай |
Виконання мікросхеми | Напівпровідникове |
Кількість в упаковці | 1 шт. |
Кількість каналів | 4 |
Кількість елементів в корпусі | 20 |
Максимальна робоча напруга | 9 В |
Мінімальна робоча напруга | 9 В |
Тип мікросхеми | Мікроконтролер |
Тип монтажу | Під пайку |
