Кабельний тестер LAN мережі rj45 SC8108 + Adapter

Кабельний тестер LAN мережі rj45 SC8108 + Adapter

Тестер для перевірки справності кабельних мереж STP / UTP кручений пари, коаксіального кабелю і телефонної лінії. Для підключення коаксіального кабелю і телефонної лінії необхідно додатково використовувати перехідники RJ45-BNC і RJ45-RJ11. Перехідники в комплект поставки тестера не входять і купуються окремо.

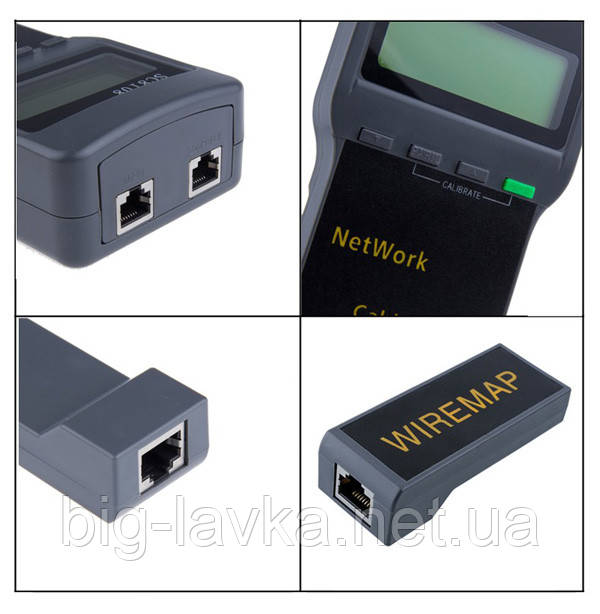

Тестер складається з основного активного блоку і віддаленого пасивного блоку. На активному блоці є основне "MAIN" (M) і петлеве (ще одне) "LOOPBACK" (L) гнізда для підключення перевіряється кабелю з роз'ємом RJ-45. На пасивному блоці є гніздо під RJ-45 для віддаленого кінця (R).
Показання вимірювань виводяться на великий легко читається рідкокристалічний дисплей 4х16 символів, розмірами 61,6 x 25.2 мм.
На лицьовій поверхні тестера є 4 кнопки управління: харчування, вгору по меню, підтвердження / повернення, вниз по меню.
Харчування здійснюється від 4-х 1,5в батарей типорозміру АА. Для їх заміни потрібно відкрити кришку на задній стороні корпусу. З метою економії споживання харчування є функція автоматичного вимкнення тестера при бездіяльності протягом 30 хвилин.

Можливості тестера SC8108:
- Визначення помилок в кабелі категорій 5E, 6, коаксіальному кабелі і телефонної лінії
- Визначення розриву кабелю, короткого замикання, розводки кабелю, зворотного перехресного підключення.
- Визначення місцезнаходження помилки підключення (10% довжини кабелю від початку, середня частина або 10% від кінця).
- Визначення довжини кабелю і відстані до обриву.
- Динамічна калібрування довжини кабелю і проведення вимірювань з точністю до 97%.

Функції вибору головного меню:
WireMap - перевірка і визначення розводки монтажної схеми кабелю, по портам М, L, R і визначення місцезнаходження помилки.
Pair & Length; - пара і вимірювання довжини, використовується для перевірки і визначення довжини кабелю, відстань до обриву, з'єднання і перетину пар.
Соах / Палаццо Бандінеллі, тел - вимірювання довжини коаксіального кабелю і телефонної лінії, використовується для перевірки і вказівки розімкнутої ланцюга, короткого замикання.
Setup - калібрування і початкова настройка тестера.

Характеристики:
модель: SC8108;
роз'єм підключення: RJ-45;
довжина вимірюваної кручений пари: до 350 м;
одиниці вимірювання довжини: метри, фути;
точність калібрування: 3% (+/- 0.5 м) (калібруючий кабель> 5 M);
точність вимірювання: 5% (+/- 0.5 м) (АMP, AT & T; кабель категорії 5);
дисплей: 61.6 x 25.2 мм;
харчування: 1,5в батареї - 4 ШТ. ;
розміри: 180 х 80 х 40 мм.

Комплект поставки:
- тестер SC8108;
- блок Wiremap;
- адаптер RJ45 під клему (2 шт)
