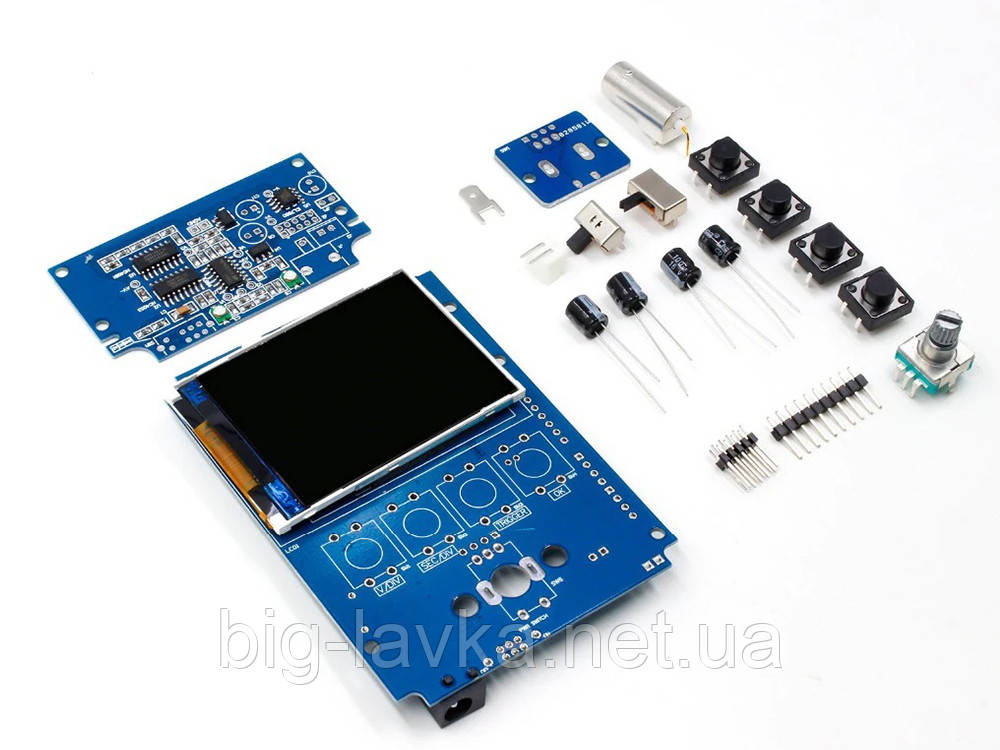

Набір для зборки осцилографа DSO Shell з корпусом  - це дуже цікавий набір, за допомогою якого Ви зможете самостійно зібрати осцилограф. SMD деталі вже розпаяні, залишилося запаяти тільки великі деталі.

Функціонал осцилографа (що вимірюється):

• форма сигналу
• частота
• період
• Ширина імпульсу
• Максимальне, мінімальне та середнє значення амплітуди електросигнали.

Осцилограф створений на базі контролера ARM Cortex-M3.

Також осцилограф має TFT- дисплей, 2,4 дюйма.

Цей набір буде цікавий як радіоаматорам, так і професіоналам.

характеристика:

• Бренд: Shell
• Мікроконтролер: ARM Cortex-M3 (STM32F103C8)
• TFT-дисплей: 2.4-дюймовий
• Синхронізація: Ручна, автоматична і триггерная
• Додаткові функції: Заморожування зображення сигналу
• Тестовий сигнал: меандр 1 Гц / 3.3
• Функція запам'ятовування форми сигналу: Так
• Максимальна частота дискретизації: 1 MSa / s
• Точність: 12 біт
• Розмір буфера вибірки 1024 байт
• Аналогова смуга пропускання: 0-200 кГц
• Вхідний опір: 1MΩ / 20pF
• Максимальна вхідна напруга: 50Vpp
• Діапазон розгортки: 10мкс / справ-500 сек / справ
• Напруга живлення: 9 В постійного струму (від 8 до 10 В)
• Розмір основної плати: 9,4 см х 6,5 см
• Розміри аналогової плати: 6,5 см х 4,7 см
• Розміри екрану: 5,2 х 4,0 см
• Розмір: 10,5 см х 7,5 см х 2,2 см
• • Вага: 100 грам

om.ua%2Fsp%2Fpic%2F1005-537-00%2F4.jpg&s=kaautkpv&h=3tgZr5qE6dSJzLGtjSh5eA">

Комплект поставки:

• Набір для зборки осцилографа DSO Shell з корпусом
• щуп
• пластмасовий корпус
• Керівництво користувача (англійською мовою)
