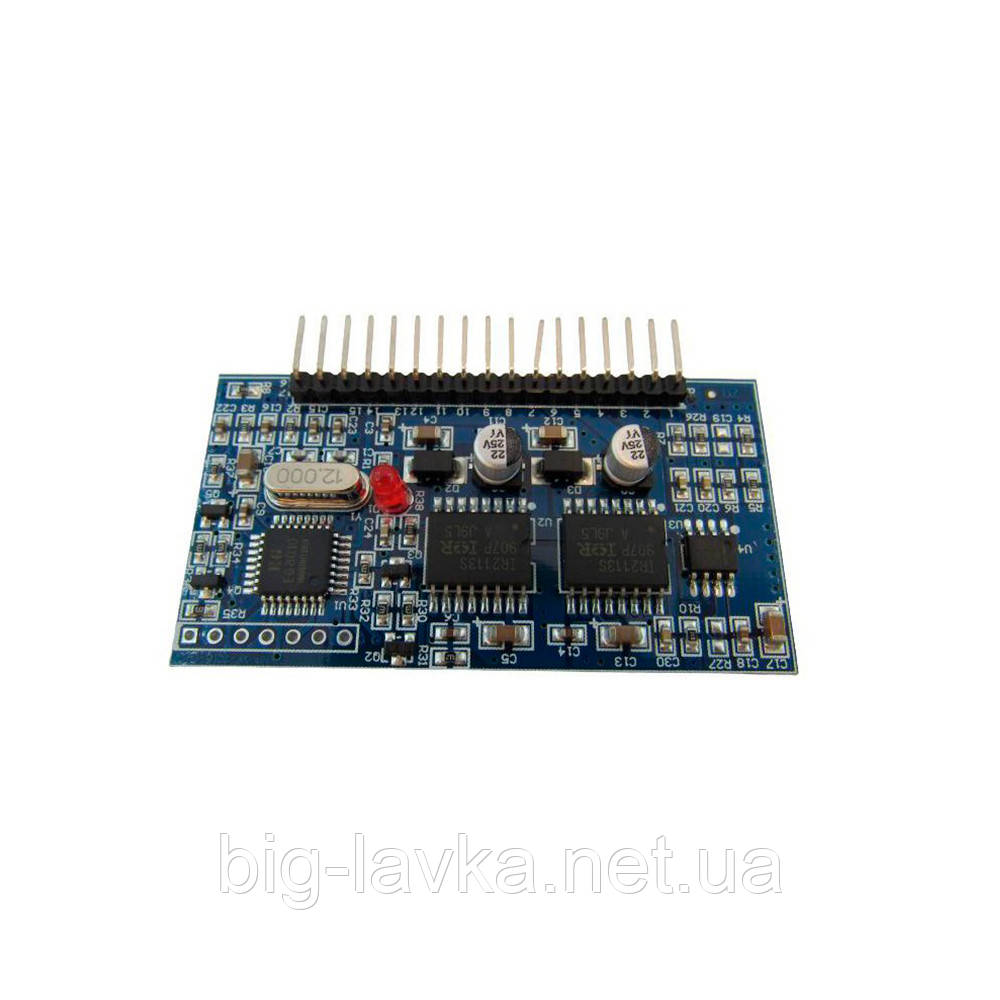

Модуль SPWM для складання інвертора сунусоїдної напруги EGS002 EG8010 + IR2113
Ми не єдині, хто продає товари в інтернеті, однак є кілька причин довіряти саме нам:
1. За Артикул: 2П1004-806-00
Модуль SPWM для складання інвертора сунусоідної напруги EGS002 EG8010 + IR2113 - це багатофункціональний модуль, який можна використовувати для складання інвертора потужністю 1-10 кВт, частотного перетворювача для однофазного двигуна і т.д. Ви можете використовувати його для ремонту заводських пристроїв на базі даного модуля або модернізації перетворювачів із модифікованою синусоїдою.
Плата дозволить швидко і без особливих складнощів зібрати інвертор 12В - 220В за бруківкою з чистою синусоїдальною напругою на виході. Від якого ви зможете живити наприклад Ваш газовий котел з вбудованим насосом або будь-який інший пристрій, що живиться від мережі 220В.
Плата має у своєму складі драйвери керування ключами IR2113 та контролер EG8010. Силову частину необхідно зібрати окремо (вона не входить до комплекту) залежно від призначення пристрою.
особливості:
- Напруга живлення цифрової частини: +5В
- Напруга живлення драйверів: +12-20В
- Частота ШИМ (PWM): 23.4KHz
- Тактова частота контролера: 12MHz
- Можливість встановлення фіксованих значень частоти 50Hz та 60Hz
- Плавна зміна частоти, два режими 0-100Hz та 0-400Hz
- Установка dead time (мертвого часу) для MOSFET, 4 фіксованих значення 300nS; 500nS; 1.0uS; 1.5uS
- Плавний запуск (Soft-start) час 1S
- Зворотний зв'язок за напругою, струмом, температурою.
- Захист від перевантажень за напругою та струмом.
- Можливість підключення по послідовній шині, регулювання вихідної напруги, частоти та інших параметрів
- Можливість підключення по послідовній шині дисплея для відображення напруги, частоти, температури, значення струму
Комплект поставки:
- Модуль SPWM для складання інвертора сунусоїдної напруги EGS002 EG8010 + IR2113
Основні | |
---|---|
Виробник | Bautech |
Країна виробник | Китай |
