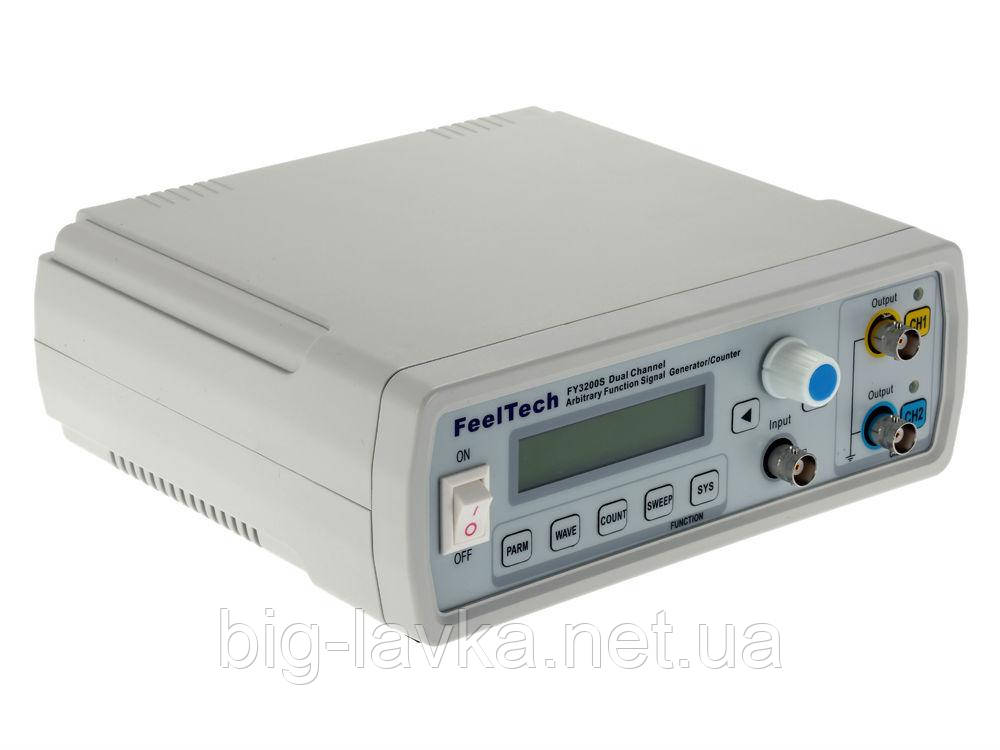

Двоканальний цифровий генератор сигналів довільної форми DDS FeelTech FY3200S

Двоканальний цифровий генератор сигналів довільної форми DDS FeelTech FY3200S

Двоканальний цифровий генератор сигналу DDS Feel Tech FY3200S - це багатофункціональний генератор який володіє великою точністю і продуктивністю. Генератор FY3200S має встановлені форми сигналів: синус, трикутник, меандр, пила, імпульс, мультітон, кардіо, трапеція, розподіл Гаусса, Лоренца, шум, амплітудна модуляція. Реалізована функція хитається частоти в режимах лінійної і логарифмічною розгорток. Це пристрій просто необхідно, як тестовий інструмент в електро лабораторії, людям які які займаються електронікою.

Цей прилад сумісний з:

1. Інтегрованими схемами FPGA
2. мікропроцесором MCU

Завдяки вбудованому процесору SMT прилад має довгий термін служби.

А завдяки незалежному двоканальному сигналу DDS і рівню TTL є можливість генерування сигнали імпульсної хвилі, синусоїдальної хвилі, трикутної хвилі, квадратної хвилі, зубцевідная хвиля, а також білого шуму. Тобто даний прилад дає масу переваг при генерації сигналу, сканування сигналів і так далі.

Канали CH1 і CH2 абсолютно симетричні. Причому параметри встановлюються на кожен канал окремо.

Даним прилад дає можливість управління з ПК, за допомогою інтерфейсу USB, а не тільки з лицьової панелі.

У комплекті з генератором йде CD- диск з драйверами, які необхідні для підключення приладу до ПК:

Крок 1: Встановіть visa540_runtime.exe
Крок 2: Встановіть CH341SER the SETUP.exe serial to USB drivers or PL2303_Prolific_DriverInstaller_v1.10.0
Крок 3: Встановіть Signal Generator.exe program.

Також для зручності генератор має спеціальну підставку.

Управління інтуїтивно зрозуміле.

На передній панелі знаходяться:

• 2-х рядковий РК індикатор;
• 3 світлодіода, що вказують на статуси виходів;
• Кнопки управління;
• енкодер;
• вхідний роз'єм
• Роз'єми виходів.

На задній панелі знаходяться:

• Гніздо підключення адаптера 5В;
• Гніздо підключення USB кабелю для зв'язку з комп'ютером;
• Роз'єм підключення перехідника для TTL входу / виходу;
• Вимикач живлення.

Характеристика:

• Бренд: FeelTech
• Максимальна частота: 24 МГц (в залежності від форми сигналу)
• Частота дискретизації: 250 Мвиб / сек
• Дозвіл по вертикалі: 12 біт
• Каналів: 2
• Стандартні форми сигналів: 15 шт. включаючи синус, меандр, пилкоподібний, трикутний, шумовий і ін.
• Вихідний опір: 50 Ом
• Частотні характеристики:
• Синусоїда: 0Гц ... 24МГц
• Прямокутник: 0Гц ... 6МГц
• Трикутник: 0Гц ... 6МГц
• Решта стандартні: 0Гц ... 6МГц
• Дозвіл: 10 мГц

Амплітудні характеристики:

• Діапазон амплітуди вихідного сигналу: 10мВп-п ... 20Вп-п
• Зсув нуля: ± 10В
• Частотомір: 1 Гц ~ 100 МГц при вхідній напрузі 1вп-п ~ 20Вп-п
• Дисплей: LCD1602
• Харчування: 85-260В AC
• Розміри: 19 см х 18 см х 7 см
• Вага: 577 грам

Комплект поставки:

• Двохканальний цифровий генератор сигналу DDS FeelTech - 1 шт.
• Кабель USB Am-Bm – 1 шт
• Два кабелі BNC-крокодили - 1 шт.
• Мережевий кабель живлення - 1шт
